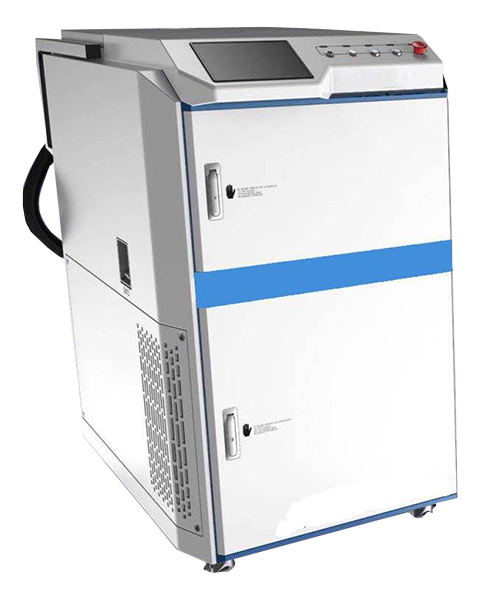

RFL-7C-0200

手持激光清洗機

1安全信息
感謝您選擇萊盈RFL-7C-0200手持激光清洗機，本用戶手冊為您提供了重要的安全、操作、維護等注意事項。故在使用本產品之前，請先仔細閱讀本用戶手冊。為了確保操作安全和產品的最佳狀態，請遵守以下注意和警告事項。
1.1安全標示

1.2激光安全等級
   根據歐洲標準EN 60825-1，條款9，該設備內部激光器屬于4類激光器。該產品發出波長在1064nm或1080nm附近的激光輻射，且由于輸出頭輻射出的平均功率大于150W，會對直接或間接地暴露于這樣的光強度下的眼睛和皮膚造成傷害。盡管該輻射不可見，光束仍會對視網膜或眼角膜造成不可恢復的傷害。在激光器運行時必須佩帶合適且經過認證的激光防護眼鏡。

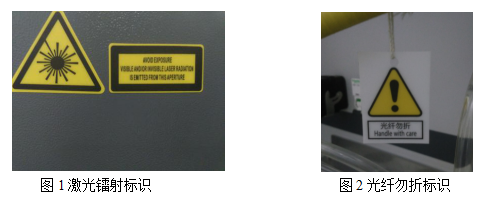

1.3安全標識

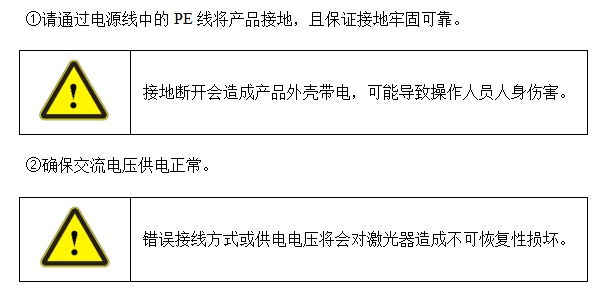

1.4電學安全
①請通過電源線中的PE線將產品接地，且保證接地牢固可靠。

2.激光清洗機產品介紹
   激光清洗設備是新一代表面清理的高科技產品。易于安裝、操控和實現自動化。操作簡單，接通電，打開設備，即可進行無化學試劑、無介質、無 塵、無水的清洗,可手動調整焦點，貼合曲面清洗，清洗表面潔凈度高等優勢，能夠清除物件表面樹脂、油污、污漬、污垢、銹蝕、涂層、鍍層、油漆。
2.1設備特點
非接觸式清洗，不損傷零件基體。
精準清洗，可實現精確位置、精確尺寸選擇性清洗。
不需任何化學清洗液，無耗材，安全環保。
操作簡單，通電即可，可手持或配合機械手實現自動化清洗。
清洗效率非常高，節省時間。
激光清洗系統穩定，幾乎無需維修。
2.2 應用行業
船舶業    汽車配件   橡膠模具    高端機床   輪胎模具
 軌道     環保行業    其他

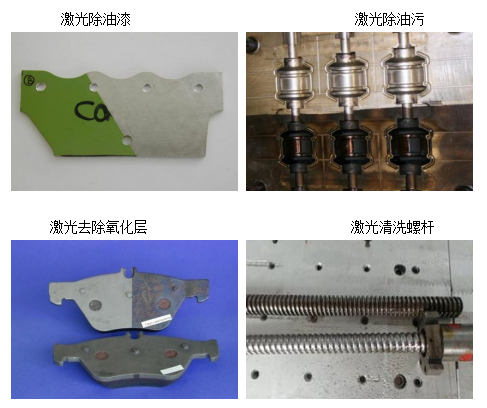

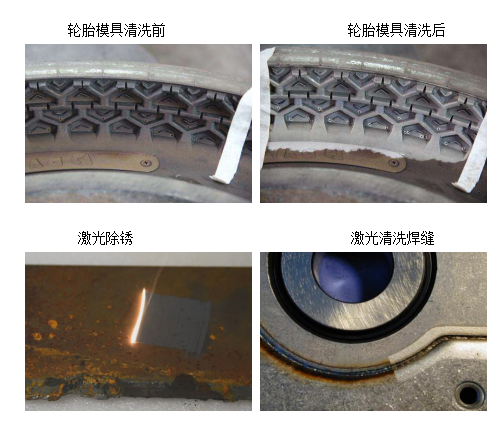

2.3 應用范圍

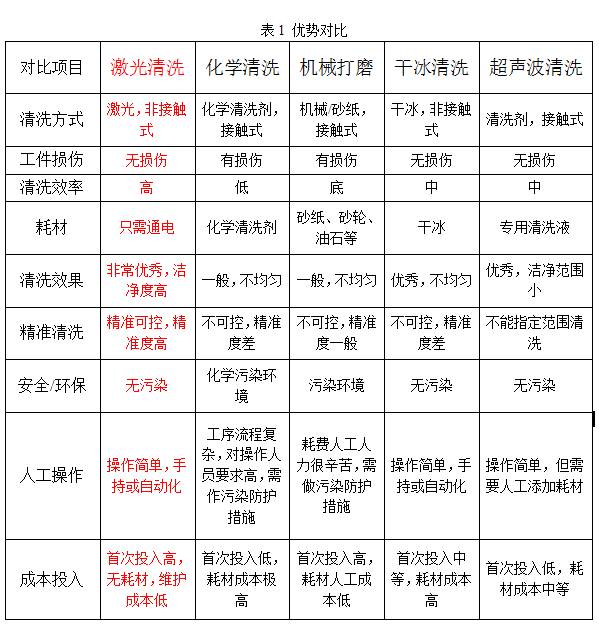

2.4 優勢對比

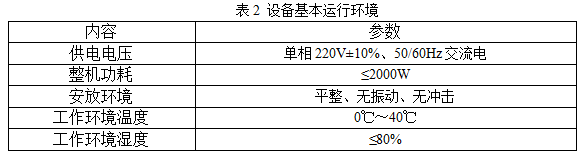

2.5激光清洗機運行環境
本產品基本的運行環境如下：

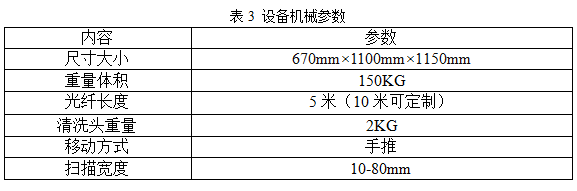

2.6激光清洗機機械參數

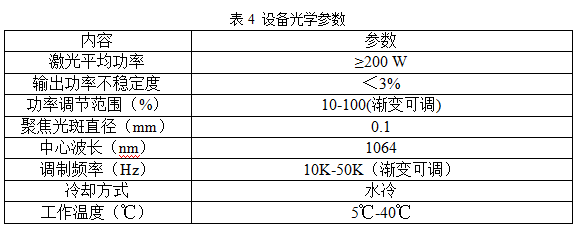

2.8激光清洗機光學參數

3激光清洗機安裝與使用
3.1操作步驟：

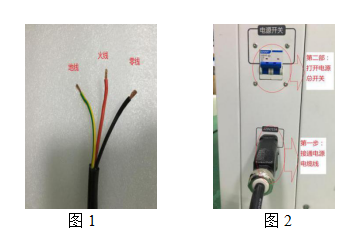

第1步：拿出電源線纜，接上220V/50Hz電源，紅色接火線，黑色接零線，黃色接地線。
第2步：檢查水箱水位，若水位過低，請加水后通電；若水位正常，向上撥動空開開關，整機通電，檢查水箱是否正常工作。

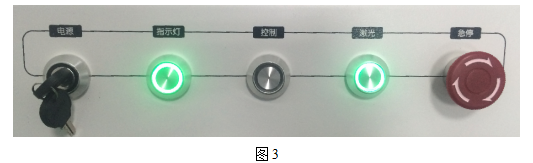

第3步：按鈕操作，如圖3所示。
  1）將“急?！卑粹o復位；
  2）“電源”鑰匙開關向右擰，接通控制系統電源，綠色指示燈亮；
  3）按下“激光”按鈕，激光綠色按鈕燈亮；

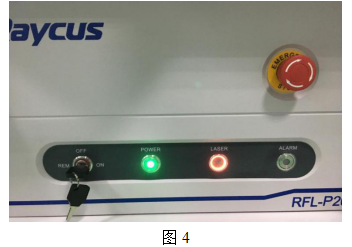

第4步：打開機柜開啟激光器，如圖4所示。
  1）檢查“LASER”按鈕是否復位，若未復位，請將“LASER”按鈕復位；將“急?！卑粹o復位；
  2）“電源”鑰匙開關向右擰，“POWER”綠色指示燈亮；
  3）按下“LASER”按鈕，“LASER”紅色指示燈亮；注意若“ALARM”指示燈亮，則激光器處于報警狀態，請關機并與萊盈公司聯系。

第5步：打開機箱上蓋，取出清洗頭，如圖5所示。禁止將激光輸出頭朝向有人的方位，禁止激光輸出頭照射高反材料表面（如銅、鋁、鏡面不銹鋼等表面強反射性材料）。

第6步：顯示屏控制操作。

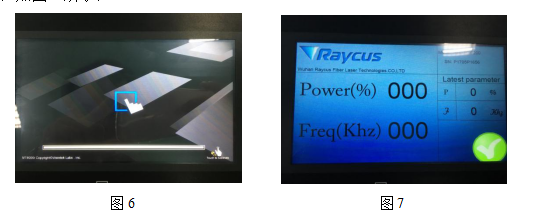

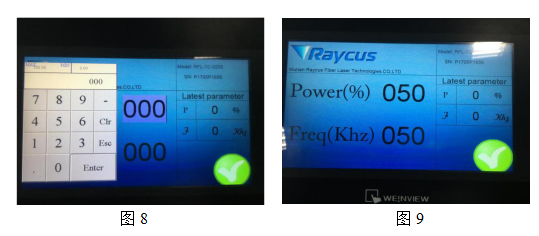

  1）開機頁面如圖6所示；
  2）進入?yún)?shù)設置頁面，Power（%）為百分比功率，F(xiàn)req（Khz）為頻率實際值，如圖7所示；

  3）進行參數設置，用手指點擊數字出現數字表在選擇參數，最后點擊Enter確認

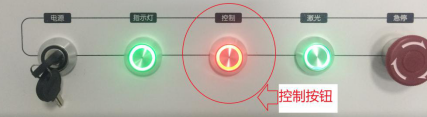

第7步：按下圖中的“控制”按鈕（注意：為了安全，使用完應第一時間關掉此按鈕）。

第8步：將清洗頭朝向待清洗工件表面，按下清洗頭手柄處的按鈕即可進行清洗工作。

第9步：清洗頭工作旋鈕說明，“Width”調節工作寬度，快速接頭為吹氣接頭注意：為了安全，請務必接上壓縮空氣來保證出口不會有灰塵進入。

第10步：使用完畢后，按開機反順序關機。
3.2：清洗機使用中注意事項
1、激光清洗機通電狀態下，禁止將激光輸出頭朝向有人的方位，禁止激光輸出頭照射高反材料表面（如銅、鋁、鏡面不銹鋼等表面強反射性材料）。
2、按規定穿戴好勞動防護用品,在激光束附近必須佩帶符合規定的防護眼鏡。
3、激光如果沒有正常關機下次開機會處于報警狀態，這樣會影響激光器使用壽。
  命。開機前檢查激光器各功能按鈕開關是否復位。
4、開機前檢查設備電路是否正常連接，如果沒有禁止開機使用。
5、禁止在使用過程中將出光口與清洗表面呈90度直角使用，以免意向設備使用壽命。
6、第一次使用請給水箱加入去離子水或純凈水，水箱里面的水3-6個月更換。

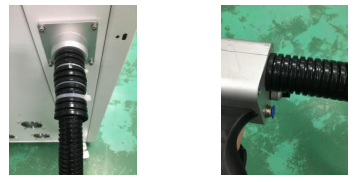

7、禁止彎折波紋管，波紋管彎曲半徑≥250mm，以防損傷波紋管內光纖；使用及保存過程中，圖所示兩處波紋管禁止撞擊和過度彎曲。

4質保和售后
4.1 一般保修
所有根據訂單或者規格制造的產品發貨后，萊盈對在材料和技術上有問題的產品進行維修，并保證在正常使用的情況下符合規格。
萊盈有權選擇性的對保質期內的在材料或技術上有問題的產品進行維修或替換，所有在保修期內維修或替換的產品，只有那些特殊問題的產品才能免費保修，萊盈對在正常情況下有問題的產品保修將收取一定的維修費用。
4.2 保修的限定性
那些由于非萊盈人員所造成的篡改、打開、拆離、誤裝和改良所引起的產品及其零部件（包括光纖）受損；或由那些因誤用、疏忽、或事故引起的損壞；或超出規格范圍內的使用，不正常安裝和保養，濫用或不按照用戶手冊上的信息和警告使用所造成的損毀均不在保修范圍內。客戶有責任了解和按照用戶手冊和操作范圍上的操作指示進行操作，因錯誤的操作所引起的損壞不作保修。附件等零部件不在保修范圍內。
在保修范圍內，買方若發現問題必須在發現問題之日起31日內書面提出要求，該保修不涉及第三方（包括規定的買方，最終用戶或客戶），也不包括非萊盈生產的零件，設備或其他產品。


4.3 技術支持及產品維修
本產品除提供外的無其他內置可供使用者維護的配件，故提供配件外的維修均應由萊盈技術人員進行。
產品在使用過程中若出現任何故障應及時通知萊盈技術人員，并予以排故處理。
所有維修和換機產品必須放置在萊盈提供的原裝包裝箱內，否則因此造成的任何產品損壞，萊盈公司將有權不予免費維修。
當用戶您收到萊盈產品時，請及時檢查產品是否完整無損，配件是否齊全，若有任何異常情況請及時與承運方和萊盈公司聯系。
    萊盈公司將不斷開發新的產品。手冊中所列出的產品信息，可能會發生改變，恕不另行通知。一切技術參數均以合同條款為準。
以上萊盈公司對于產品的保修及服務條款僅供用戶參考，正是服務與保修內容以合同中的條約為準。
